POTREBNE INSTALACIJE ZA POVEZIVANJE STOMATOLOŠKOG APARATA SUVA I MOKRA SUKCIJA

NEOPHODNE PODNE INSTALACIJE ZA POVEZIVANJE STOMATOLOŠKOG APARATA

1. ODVOD

Odvodna PVC cijev fi 40-50 mm (uzeti u obzir pad odvodnih cijevi minimum 1 cm/m).

2. USISNA CIJEV (SAUGER)

PVC usisna cijev fi 40 - 50 mm povezuje aparat i usisni motor. (izbjegavajte koljena od 90 stepeni, promjer cijevi je za udaljenost motora do 10 m)

(priključak na oba kraja cijevi je Ž 1/2" ili ventil 1/2" na 3/8")

3. VAZDUH

Bakarna, Aluplast, PVC, pocinčana ili neka druga cijev predviđena za pritiske veće od 10 bara unutrašnjeg prečnika 10 - 15mm.

4. VODA

Vodovodna pocinčana , Aluplast ili PVC cijev promjera 1/2” . Završetak cijevi na priključnom mjestu je Ž 1/2" ili ventil 1/2" na 3/8".

5. ELEKTRIČNO NAPAJANJE

Napajanje za stomatološki aparat : kabal 3 x 1,5 mm2 230V sa automatskog osigurača C10 A ili B16 A .

6. ELEKTRIČNA VEZA SA USISNIM MOTOROM

Kabal 5 x 1,5 mm2 koji ide od priključnog mjesta do mjesta gdje će biti usisni motor.

7. UZEMLJENJE

Kabal uzemljenja 4mm2.

8.MULTIMEDIJA

Veza između priključnog mjesta I centralnog računara odnosno kartoteke :

Električarski bužir prečnika fi 50 mm ili dva od po 32 mm kao priprema za insalacije kamere i komunikacija sa pacijentom – IZBJEGAVATI KOLJENA OD 90 STEPENI.

DODATNE INSTALACIJE : instalacije koje nisu nužno potrebne

1. CENTRALNI ELEKTRIČNI PREKIDAČ

za isključivanje stomatološke mašine i kompresora nakon rada.

2. CENTRALNO ZATVARANJE VODE

za sve stomatološke aparate ili cijelu ordinaciju.

3. DOVOD ZRAKA I STRUJE

za QUATTRO care, Asistinu ili neki drugi uređaj za automatsko podmazivanje nasadnih instrumenata na mjesto gdje bi isti bili postavljeni .

KOMPRESOR, USISNI MOTOR :

1. Napajanje kompresora 3 x 2,5 mm2 230V sa automatskog osigurača B16A.

2. Napajanje za usisni motor 3 x 2,5 mm 230V sa automatskog osigurača B16A.

3. Povezivanje sa stomatološkim aparatom (vidi tačku 6. gore).

4. Izduvna cijev za vazduh usisnog motora (priključiti na ventilaciju ili je izvesti van objekta ).

5. Odvodna PVC cijev 40-50 mm (uzeti u obzir pad od 1 cm/m) kao priprema za mokro usisavanje.

Napomena:

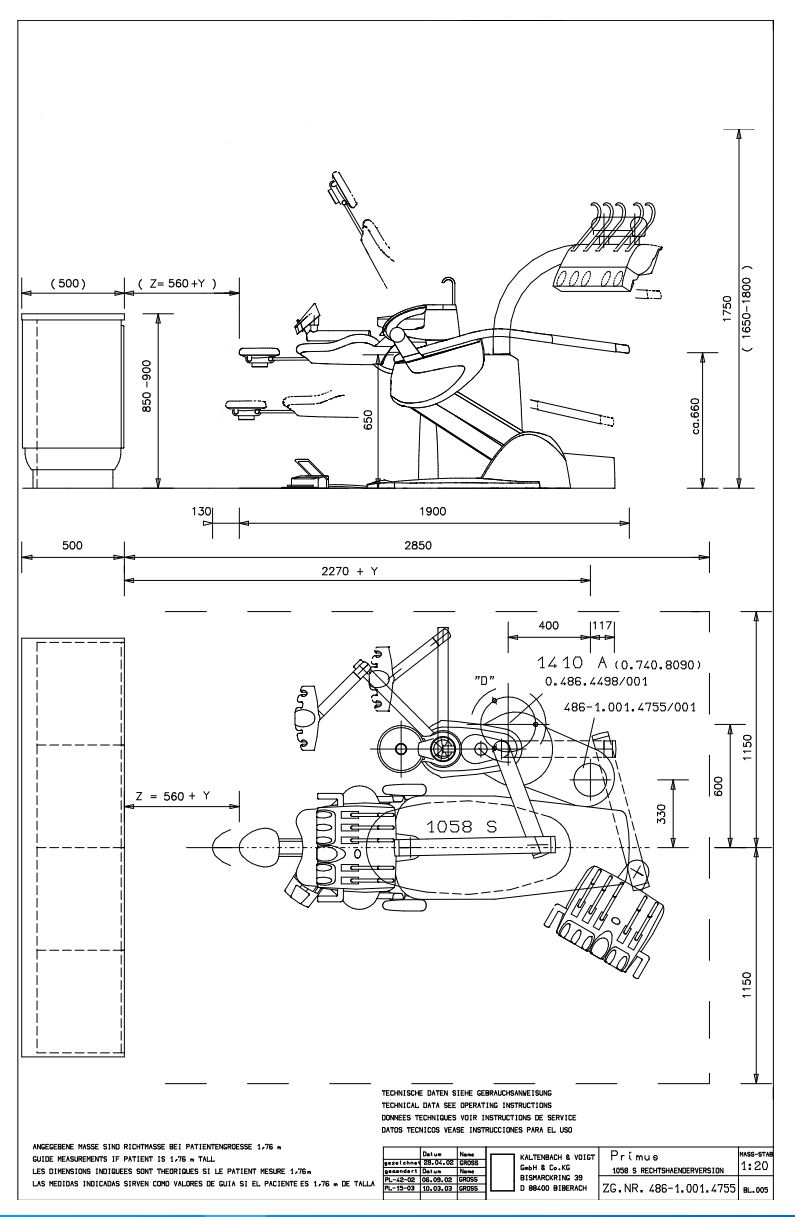

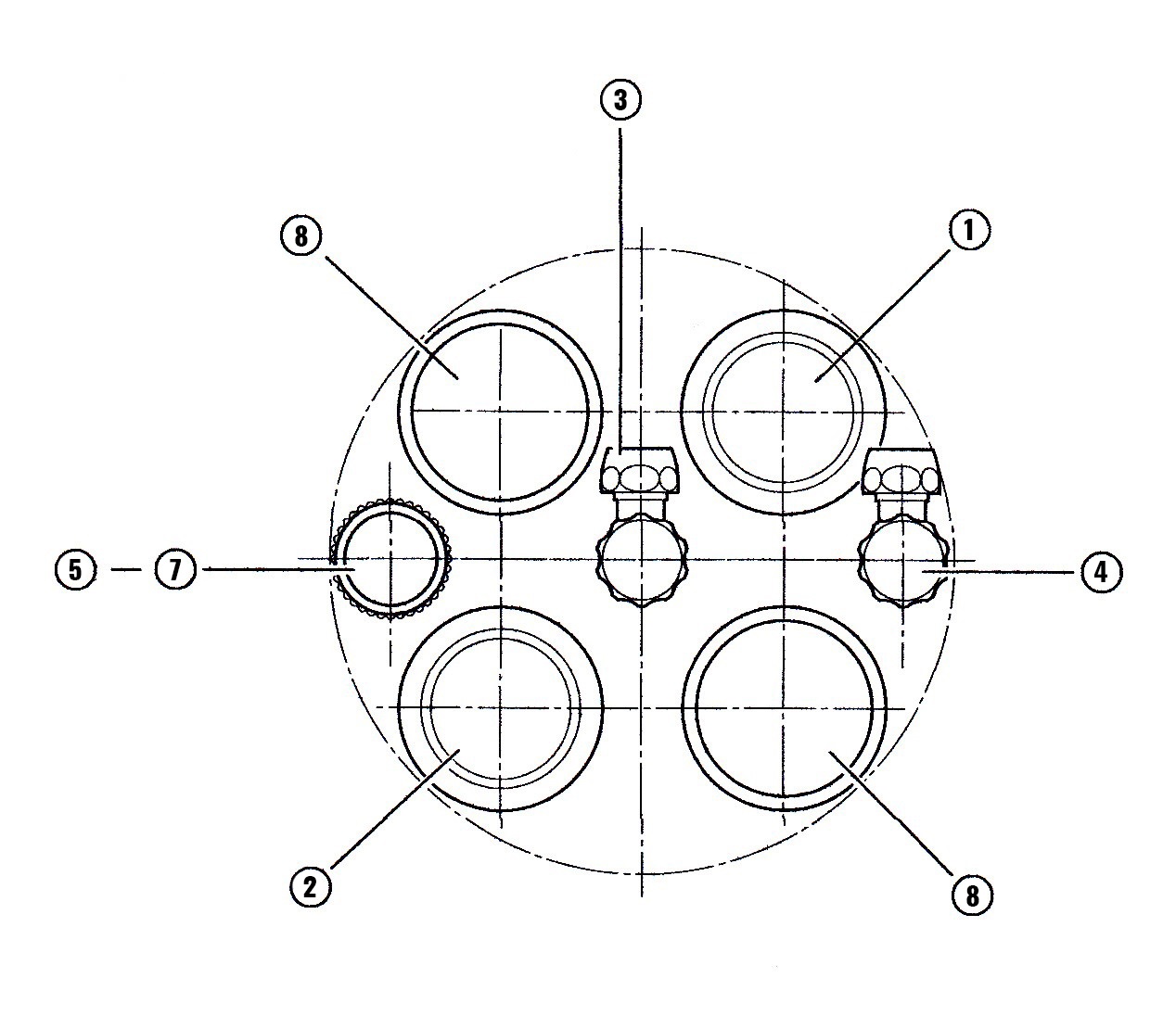

• 1. Prečnik kruga u koji treba da se smjeste instalacije ne smije da bude veći od 200 mm.


• 2. Završetci instalacionih cijevi bi trebalo da idu u ravan poda, ako to nije tehnički izvodljivo onda da idu minimalno od poda.


• 3. Cijev za usisni motor (sauger) I njegov upravljački kabal (vidi tačku br.6) treba da idu od prikljucnog mjesta aparata do mjesta gdje ce biti usisni motor.


• 4. Instalacije ne smiju da idu pravcem ispod stolice nego naprijed ili bočno u oba pravca.
  Instalacije se mogu savijati u pravcu iza stolice tek na udaljenosti ne manjoj od 0.8 m.
